煤炭安全标志准用证号：MED150092、MED150093、MED150094

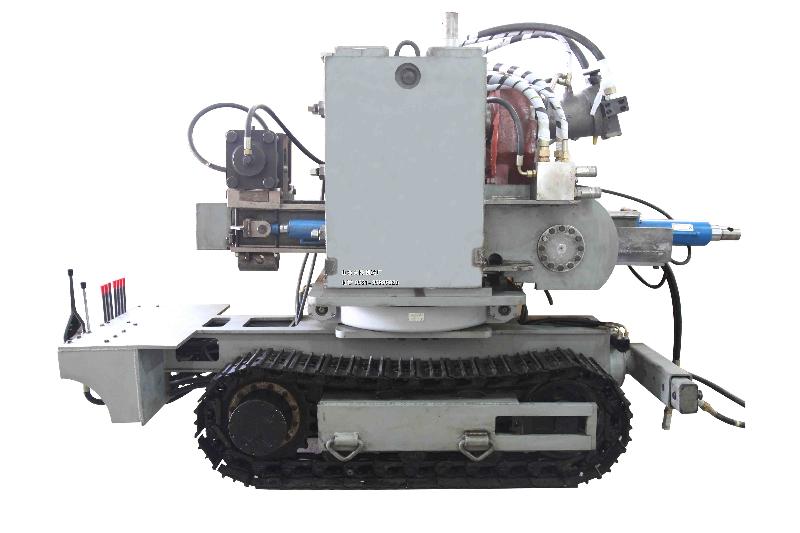

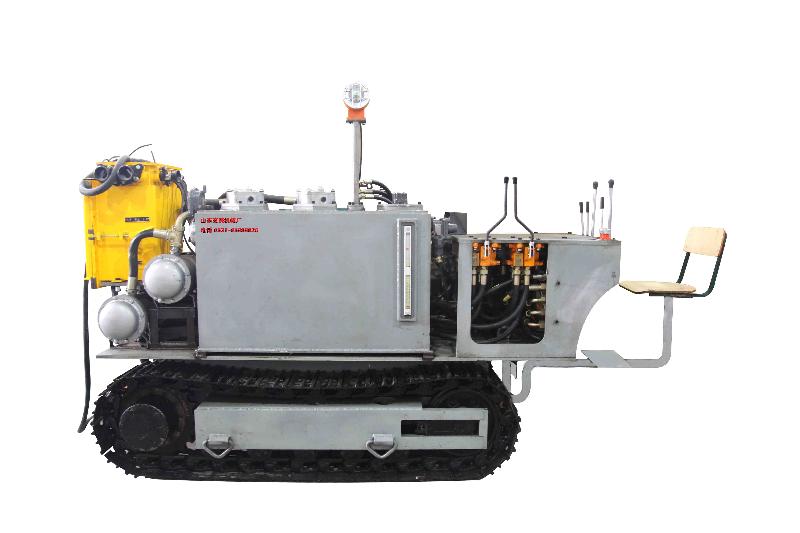

CMS1系列煤矿用深孔钻车是新一代履带行走的探水、探瓦斯、探断层、放顶、注水等的钻孔设备，该设备具有结构紧凑、操作灵活、机动性好、全断面作业、安全性能好、一机多用等特点。除完成探水、探瓦斯工作外，还可钻进复杂地层
CMS1-3200/55、CMS1-4200/55、CMS1-6200/55煤矿用深孔钻车基本性能参数
基本性能参数 | 单位 | 数值 |
整 机 性 能 | 钻臂数量 | 套 | 1 |
工作范围（宽x高） | mm | 3600x2500 |
运行状态最小转弯半径 | mm | 1800 |
工作状态稳车工作宽度 (长x宽x高) | mm | 4033x1060x3782 |
运行状态外形尺寸 （长x宽x高） | mm | 主机 2630x900x1845 | 泵站 3360x900x1620 |
钻孔直径 | mm | Φ113 |
钻孔深度 | m | 200 |
冲洗水压力 | MPa | 0.5-1.5 |
适应钎具（钻杆） | mm | Φ73 |
机重 | Kg | 主机：3600 | 泵站：3900 |
离地间隙 | mm | 200 |
工作电压 | V | 660/1140 |
工作电流 | A | 59 |
启动电流 | A | 428 |
整机功率 | Kw | 55 |
操作点声压级 | dB(A) | 95 |
操作点声功率级 | dB(A) | 105 |
回 转 机 构 性 能 | 型号 | | CMS1-3200/55 | CMS1-4200/55 | CMS1-6200/55 |
类型特征 | — | 液压回转 |
额定工作压力 | MPa | 20 | 20 | 20 |
额定转矩 | N·m | 3000 | 3400 | 4200 |
额定转速 | r/min | 95 | 80 | 60 |
额定工作流量 | L/min | 156 | 150 | 110 |
最大工作压力 | MPa | 22 | 22 | 30 |
最大工作压力下回转转矩 | N·m | 3200 | 4200 | 6200 |
推 进 器 性 能 | 类型特征： | — | 导轨式液压缸推进 |
推进方式 | | 导轨式液压缸推进 |
总长度 | mm | 1596 |
推进行程 | mm | 600 |
推进力 | kN | 125 |
起拔力 | kN | 125 |
工作压力 | MPa | 18 |
工作流量 | L/min | 45 |
臂身水平提升高度 | mm | 780 |
行 走 性 能 | 行走方式 | — | 无轨履带 |
